Техника снятия ЭКГ: алгоритм действий

Подготовка к процедуре

Снимать ЭКГ можно экстренно, на дому и при плановом обследовании. Погрешность портативной аппаратуры не превышает отклонения стационарной. В домашних условиях техника выполнения не отличается от той, которую используют медсестры амбулаторий. Правда, в этом случае не проводится специальной подготовки пациента к обследованию.

Чтобы наиболее точно поставить диагноз, желательно перед процедурой:

1. В течение 24 часов отказаться от стимуляторов — крепкого кофе, чая, энергетиков и алкоголя.
2. Разгрузить желудок. Ограничиться «легким» пищевым приемом, без жирного, острого, жареного.
3. Нужно сообщить врачу, расшифровывающему запись ЭКГ, о необходимости принимать кардиологические или седативные лекарственные средства. В некоторых случаях разрешается воздержаться за 3-4 часа перед процедурой. Медработника, отвечающего за проведение кардиограммы, ставят в известность, если установлен кардиостимулятор.
4. За 15 минут до того, как войдешь в кабинет, нужно успокоиться, расслабиться, спокойно посидеть хотя бы 10-15 минут.
5. Перед процедурой нельзя курить в течение 1 часа.

В кабинете придется снять металлические украшения. Женщинам рекомендуется отказаться от использования жирного крема для нанесения на зону декольте. Мужчинам с выраженным оволосением бриться не обязательно, но, если это не плановое, а диагностическое обследование, медработники могут попросить удалить волосы. В этом случае отказываться не стоит — иногда проведение ЭКГ помогает сохранить не только здоровье, но и жизнь.

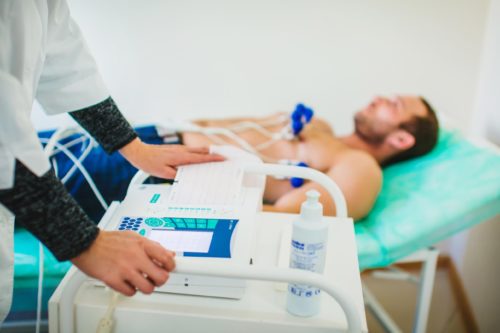

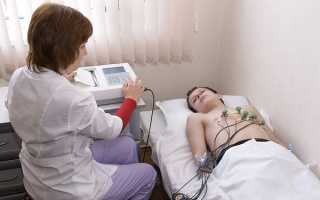

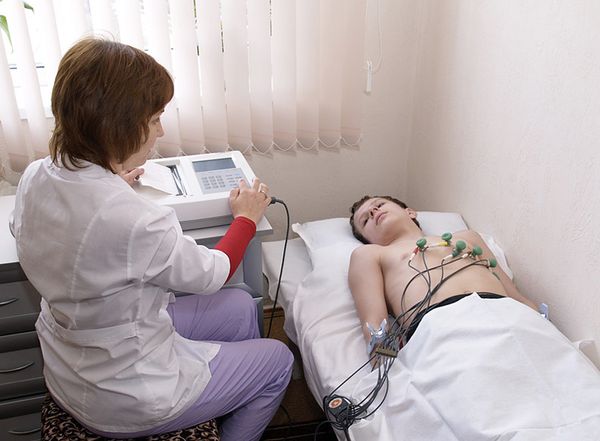

Перед каждым исследованием (даже когда больному делают кардиограмму несколько раз в сутки) медработник заносит индивидуальные данные пациента в журнал, отмечает дату и время проведения. Пациенту предлагают лечь на кушетку — в особых случаях, например, когда больной находится в инвалидной коляске, можно делать ЭКГ, когда он находится в сидячем положении. Участки кожи, на которые накладывают электроды, обезжиривают специальным средством — иногда водой с мылом или солью. Этим же средством обрабатывают датчики — дополнительно их дезинфицируют и наносят гель для улучшения проводимости.

Врачи подчеркивают важность правильной техники снятия электрокардиограммы (ЭКГ) для получения точных результатов. Алгоритм действий начинается с подготовки пациента: необходимо объяснить процедуру и обеспечить комфортное положение. Затем следует очистить кожу в местах наложения электродов, чтобы улучшить проводимость. Врачи рекомендуют использовать стандартные места для размещения электродов, что обеспечивает сопоставимость результатов. После этого важно подключить электроды к аппарату и проверить его работоспособность. Наконец, следует запустить запись ЭКГ, внимательно следя за показателями. Правильное выполнение этих шагов позволяет минимизировать ошибки и получить достоверные данные для диагностики.

Практика 1. Как снимать ЭКГ. (RU)

Врачи подчеркивают важность правильной техники снятия электрокардиограммы (ЭКГ) для получения точных результатов. Алгоритм действий начинается с подготовки пациента: необходимо обеспечить комфортное положение, объяснить процедуру и устранить возможные источники стресса. Затем следует правильно разместить электроды на теле, соблюдая стандартные точки подключения. Врачи рекомендуют использовать чистую и сухую кожу, что способствует лучшему контакту и снижает вероятность артефактов. После установки электродов необходимо проверить их соединение и убедиться в отсутствии помех. Наконец, важно правильно настроить аппарат и запустить запись, следя за качеством сигнала. Соблюдение этих шагов позволяет получить надежные данные для диагностики и мониторинга состояния пациента.

Техника снятия ЭКГ

Электрокардиография — это метод обследования сердца, позволяющий определить: ритм сокращений, нарушения калиевого и магниевого баланса, дисфункцию кровоснабжения миокарда, утолщения стенок органа и выявление зон некроза. А электрокардиограмма — это кривая, графическое изображение, по которому непосредственно ставят диагноз. В кардиографических кабинетах запись выдают на руки пациентам после расшифровки в виде длинной бумажной ленты. В современных диагностических центрах данные выводят на дисплей, а выдают только описание. Информация!

Электрокардиограф — медицинское устройство, состоящее из трех основных узлов: входного, усилителя биопотенциала, регистратора. Современные приборы можно подключить к компьютеру.

Методики электрокардиографии

Кроме стандартной схемы проведения обследования, существуют и другие, позволяющие поставить диагноз более точно. Как нужно снять ЭКГ, решает лечащий врач, на основании клинической картины. Наиболее часто используют дополнительные методики:

1. Внутрипищеводную. При необходимости дифференциальной диагностики наджелудочковых и желудочковых нарушений активный электрод вводят в пищевод.
2. ЭКГ по Слопаку — количество отведений не 6, как при стандартном обследовании, а 9. Электроды дополнительно устанавливают в подмышечную область справа, с этой же стороны на лопаточную и паравертебральные (середина между расположением лопатки и позвоночником) линии.
3. По Холтеру — наблюдение в динамике, часто пациентам устанавливают датчик или измеряют показатели в течение длительного периода.
4. По Небу — снятие кардиограммы проводится с помощью трех электродов. Их закрепляют так, что получается треугольник, углы которого показывают наибольшую активность сердца. Метод используется при подозрении на острый инфаркт или для оценки работы сердца у спортсменов после усиленной нагрузки.
5. Электрокардиография с высоким разрешением.
6. Велоэргометрия — к ЭКГ по этому методу подготовка особая. Пациенту устанавливают датчики, а его усаживают на велотренажер. При съемке определяют, как справляется орган с нагрузками.

Чтобы выявить скрытую ишемию, пациенту предлагают перед обследованием принять кардиологический препарат, или выполнить определенные физические действия — например, несколько раз присесть или наклониться. Для правильной постановки диагноза съемку могут проводить в течение нескольких часов, а иногда и суток.

Техника снятия ЭКГ вызывает множество обсуждений среди медицинских работников и пациентов. Многие отмечают, что правильное выполнение процедуры играет ключевую роль в получении точных результатов. Врачи подчеркивают важность подготовки пациента: необходимо объяснить, что будет происходить, и успокоить его, чтобы минимизировать артефакты. Также акцентируется внимание на правильном размещении электродов — это критически важно для достоверности записи. Некоторые пациенты отмечают, что процесс снятия ЭКГ может быть немного дискомфортным, но в целом не вызывает сильных неприятных ощущений. Важно, чтобы медицинский персонал был внимателен и аккуратен, что помогает создать доверительную атмосферу. В итоге, многие согласны, что грамотное выполнение алгоритма действий позволяет получить качественные данные для диагностики и мониторинга состояния сердца.

Снятие ЭКГ

Техника снятия ЭКГ вызывает множество обсуждений среди медицинских работников и пациентов. Многие отмечают, что правильное выполнение процедуры является ключевым для получения точных результатов. Врачи подчеркивают важность подготовки пациента: необходимо объяснить ему процесс, успокоить и обеспечить комфорт. Также важно следить за состоянием кожи, чтобы электроды хорошо контактировали.

Некоторые пациенты выражают беспокойство по поводу дискомфорта от электродов, но большинство отмечает, что процедура проходит быстро и безболезненно. Врачи рекомендуют соблюдать алгоритм действий: сначала подготовить оборудование, затем правильно разместить электроды, и, наконец, провести запись.

Многие согласны, что обучение и практика значительно повышают качество снятия ЭКГ, а также уверенность специалистов. В конечном итоге, грамотное выполнение этой процедуры может сыграть решающую роль в диагностике сердечно-сосудистых заболеваний.

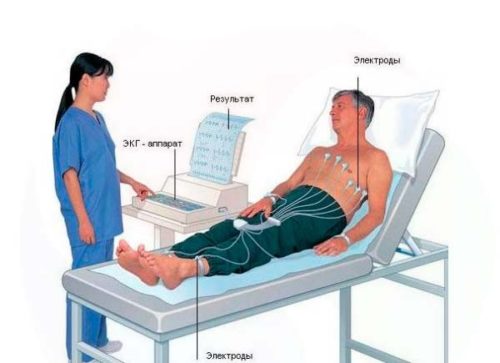

Расположение электродов

Несмотря на то, что медсестры кардиологического кабинета проходят специальную подготовку, чтобы облегчить им работу, электроды для стандартных отведений окрашивают в разные цвета:

• справа — красный для верхней и черный для нижней конечности;
• слева — желтый и зеленый соответственно.

Остальные датчики устанавливают на грудной клетке. Существуют особые правила наложения электродов — если они сдвинуты с определенного участка, восприятие электрических импульсов меняется. Эти присоски не всегда окрашены в разные цвета, но на них нанесена маркировка.

• V1 устанавливают с правой стороны грудной клетки, на уровне четвертого межреберного промежутка;
• V2 — с левой стороны, на том же уровне;
• V4 — область между пятым и шестым ребром слева;
• V3 — на одинаковом расстоянии между V2 и V4;
• V5 — на передней части подмышечной линии в области пятого межреберного промежутка
• V6 — на пятом межреберье по центру подмышечной линии.

Интересно! При накладывании электродов нужно обратить внимание, что при постановке сначала фиксируют V4, а затем уже V3. Это не ошибка медперсонала, а установленный алгоритм действий.

Схема отведений

Отведениями называют расположение сопряженных точек тела с разницей потенциалов. Один электрод подключают к положительному полюсу гальванометра, второй — к отрицательному. Показатели регистрируют при каждой процедуре.

Стандартные отведения:

• 1 — (+) левая рука, (—) левая;
• 2 — (+) левая нога, (—) правая рука;
• 3 — (+) левая нога, (—) левая нога.

В этом случае четвертый электрод, который накладывают на левую ногу, играет роль заземлителя. Все сопряженные точки имеют разные потенциалы.

При усиленных отведениях активный положительный электрод только один — объединенный электрод Гольберга. То есть две конечности соединяют через дополнительное сопротивление. Чтобы зарегистрировать стандартные отведения, датчики подключают попарно, для каждого из трех видов. Обозначения однополюстных отведений: от правой руки aVR, от левой — aVL, от левой ноги — aVF.

Еще один вид отведений — грудной. В этом случае активный электрод подключен к положительному полюсу, а тройной индифферентный датчик — к отрицательному полюсу электрокардиографа. Эти отведения обозначают литерой V. Выполнение процедуры отличается от стандартного, датчики фиксируются в следующем порядке:

• активный V1 устанавливают у правого края грудины в четвертом межреберье;
• V2 параллельно, но у левого края;
• V3 фиксируют в пространстве между четвертым и пятым ребром по левой окологрудинной линии;
• V4 —на левой среднеключичной линии в пятом межреберье;
• V5 — по передней подмышечной линии в пятом межреберье;
• V6 — в той же точке, но по средней подмышечной линии.

РЕГИСТРАЦИЯ СТАНДАРТНОЙ ЭКГ

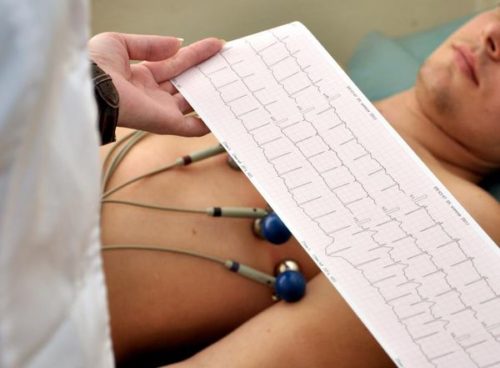

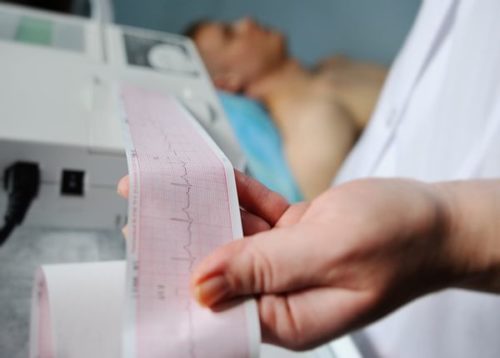

Расшифровка

График сердечного ритма — кардиограмму — расшифровывает врач-кардиолог. Не стоит пытаться, не имея специального образования, самому ставить себе диагноз. Слишком высокая вероятность ошибки, даже при учете основных параметров.

Первое, на что обращают внимание — это пики или зубцы, означающие частоту и глубину изменений ритма. Но более важно — величина промежутков, их обозначают, как «TP», «QRST», «TP». Между сокращениями мышц есть восстановительная фаза — «Т». Деполяризацию и возбуждение предсердий означают «Р», желудочков — «S», «Q», «R». Восстановительную фазу желудочков — «U».

У здорового пациента на кардиограмме Р — положительный, QT меньше 450 миллисекунд, электрическая ось сердца не отклоняется, зубец S находится ниже зубца R. Т — положительный, Q — отрицательный, ЧСС находится в интервале 60 – 80, QRS – около 120 миллисекунд. Различные расстояния между R — признак аритмии, сниженная частота сердечных сокращений О — указывают на брадикардию. Отсутствие зубца Р указывает на смену водителя ритмов, а изменение числа желудочных комплексов на тахикардию или брадикардию. В первом случае их больше 105, во втором — меньше 60.

Особенности проведения ЭКГ у детей и беременных

Детям кардиограмму лучше снимать в медицинском учреждении на специальном оборудовании. Детей до 2 лет приносят после еды, чтобы они вели себя спокойнее. На кардиографе устанавливают специальные электроды меньшего размера — маркировка и цвет не отличаются от взрослых. Внимание!

У детей и подростков показатели, зафиксированные вот время кардиограммы, могут отклоняться от нормы в зависимости не только от возраста, но и от физиологического статуса (независимо от возраста дети могут иметь разный вес и рост). Это учитывается при расшифровке.

На тело ребенка устанавливают 9-12 электродов: на лодыжки, запястья и область грудной клетки. Если есть возможность, используют одноразовые датчики.

Правила проведения ЭКГ женщинам при беременности не отличаются от обычной методики. Но нужно учитывать следующие особенности при расшифровке. Сердечная ось смещается влево, пульс учащается, появление единичных экстрасистол не считается признаком патологии. На графике считывается короткий интервал PR, в третьем и четвертом отведении зубец Т отрицательный, а патологический Q зубец в третьем отведении и aVF (от правой руки). К тому же стандартная кардиография дополняется дополнительным исследованием — кардиотокографией, КТГ, во время нее изучают ритм сердца плода.

Достоверность кардиограммы зависит не только от соблюдения инструкции медперсоналом и подготовки пациента. Если контакт с кожей нарушен или пациент напряжен, у него судороги, температура, тремор, диагностику придется повторить. Электроды с вакуумной аппликацией закрепляются более плотно, при их отсоединении срабатывает датчик оповещения системы. Благодаря новой конструкцией датчиков вероятность ошибке в постановке диагноза снижена до минимума.

Вопрос-ответ

Какова основная цель снятия ЭКГ?

Основная цель снятия ЭКГ заключается в оценке электрической активности сердца, что позволяет выявить различные сердечно-сосудистые заболевания, такие как аритмии, ишемия миокарда и другие патологии.

Какие подготовительные меры необходимо предпринять перед снятием ЭКГ?

Перед снятием ЭКГ важно обеспечить комфорт пациента: он должен находиться в спокойном состоянии, желательно в положении лежа. Также следует удалить металлические предметы и обеспечить чистоту кожи в местах наложения электродов для улучшения контакта.

Сколько электродов используется для стандартного снятия ЭКГ и где они располагаются?

Для стандартного снятия ЭКГ используется 12 электродов. Шесть из них располагаются на грудной клетке, а остальные четыре — на конечностях (две на руках и две на ногах). Это позволяет получить полное представление о электрической активности сердца с разных углов.

Советы

СОВЕТ №1

Перед началом процедуры убедитесь, что оборудование исправно и все необходимые материалы под рукой. Проверьте работоспособность ЭКГ-аппарата, наличие электродов и геля для лучшего контакта с кожей пациента.

СОВЕТ №2

Объясните пациенту процесс снятия ЭКГ и его важность. Это поможет снизить уровень тревожности и обеспечит более комфортное взаимодействие во время процедуры.

СОВЕТ №3

Убедитесь, что пациент находится в удобном положении, желательно лежа на спине. Это поможет получить более точные результаты и снизит вероятность артефактов на записи.

СОВЕТ №4

После завершения процедуры проверьте качество полученной записи. Убедитесь, что все электроды правильно расположены и сигнал чистый, чтобы избежать необходимости повторного снятия ЭКГ.
